Jak czytać diagram udźwigu wózka widłowego?Praktyczny poradnik

Bezpieczeństwo i efektywność pracy magazynowej oraz przemysłowej w dużej mierze zależą od prawidłowej obsługi wózków widłowych. Kluczową rolę w tym procesie odgrywa umiejętność interpretacji diagramu udźwigu wózka widłowego. Zrozumienie, jak działa udźwig wózka widłowego, kiedy obowiązuje udźwig nominalny, a kiedy trzeba zastosować udźwig zredukowany wózka jezdniowego, to nie tylko wiedza techniczna, ale też gwarancja bezpieczeństwa.

Podstawowe informacje o wózkach widłowych

Wózki widłowe to pojazdy służące do transportu, załadunku i rozładunku różnego rodzaju towarów. Zostały zaprojektowane z myślą o sprawnej obsłudze transportowanych ładunków, jednak tylko wtedy, gdy są używane zgodnie z ich diagramem udźwigu.

Każdy wózek posiada określony udźwig nominalny, czyli maksymalną wagę ładunku, jaką może unieść przy standardowej odległości środka ciężkości ładunku (najczęściej 500 mm od czoła wideł) oraz przy standardowej wysokości podnoszenia. Jeśli którykolwiek z tych parametrów się zmienia, również zmienia się udźwig rzeczywisty, a operator musi skorzystać z informacji zawartych w diagramie udźwigu wózka. Zrozumienie, kiedy kończy się jego udźwig nominalny, a zaczyna strefa ryzyka, to klucz do bezpiecznej pracy z każdym wózkiem widłowym.

Jak czytać wykres udźwigu wózka widłowego?

Diagram udźwigu wózka widłowego to graficzne przedstawienie, które pokazuje zależność pomiędzy:

• odległością środka ciężkości ładunku od czoła wideł,
• wysokością podnoszenia,
• a możliwym do uniesienia ciężarem, czyli udźwigiem wózka.

Na diagramie udźwigu znajdziesz najczęściej siatkę lub tabelę, w której:

• oś pionowa wskazuje wysokość podnoszenia,
• oś pozioma – odległość środka ciężkości ładunku od czoła wideł,
• pola przecięcia pokazują maksymalną wagę ładunku (czyli udźwig zredukowany) przy danych warunkach.

Im dalej środek ciężkości podnoszonego ładunku znajduje się od wideł – tym mniejszy udźwig. To oznacza, że operator wózka widłowego nie może bezpiecznie unieść maksymalnej wagi, jeżeli ładunek ma np. nieregularne kształty lub przesunięty środek ciężkości.

Jak prawidłowo obliczyć maksymalny udźwig?

Aby obliczyć udźwig wózka widłowego, należy wziąć pod uwagę kilka kluczowych parametrów, które bezpośrednio wpływają na jego rzeczywisty udźwig. Przede wszystkim istotna jest wartość udźwigu nominalnego wózka jezdniowego, którą można znaleźć na tabliczce znamionowej. Jest to maksymalna waga ładunku, jaką wózek może unieść przy standardowej odległości środka ciężkości ładunku od czoła wideł, zazwyczaj wynoszącej 500 mm, oraz przy określonej wysokości podnoszenia, najczęściej 3 metry. Jeśli środek ciężkości ładunku od czoła wideł znajduje się dalej niż standardowe 500 mm, należy skorzystać z diagramu udźwigu wózka, aby określić rzeczywisty udźwig. Jednak w przypadku długich lub ciężkich ładunków, odległość środka ciężkości może wzrosnąć, np. do 700 mm, co powoduje spadek udźwigu. Dodatkowym czynnikiem jest wysokość podnoszenia – im wyżej należy podnieść ładunek, tym mniejszy będzie udźwig wózka. Należy również uwzględnić masę ładunku i jego środek ciężkości, szczególnie jeśli ładunek ma nieregularne kształty, co może zaburzać jego równowagę.

Przykładowo, jeśli wózek widłowy ma udźwig nominalny wynoszący 2500 kg przy środku ciężkości 500 mm i wysokości podnoszenia 3 m, to podniesienie ładunku o środku ciężkości przesuniętym do 700 mm na wysokość 4 m może spowodować spadek rzeczywistego udźwigu do około 1700–1900 kg. W takich przypadkach niezbędne jest korzystanie z diagramu udźwigu wózka lub tabeli udźwigu dostarczonej przez producenta pojazdu, aby zapewnić bezpieczne i prawidłowe użytkowanie.

Zasady bezpiecznego operowania wózkiem widłowym

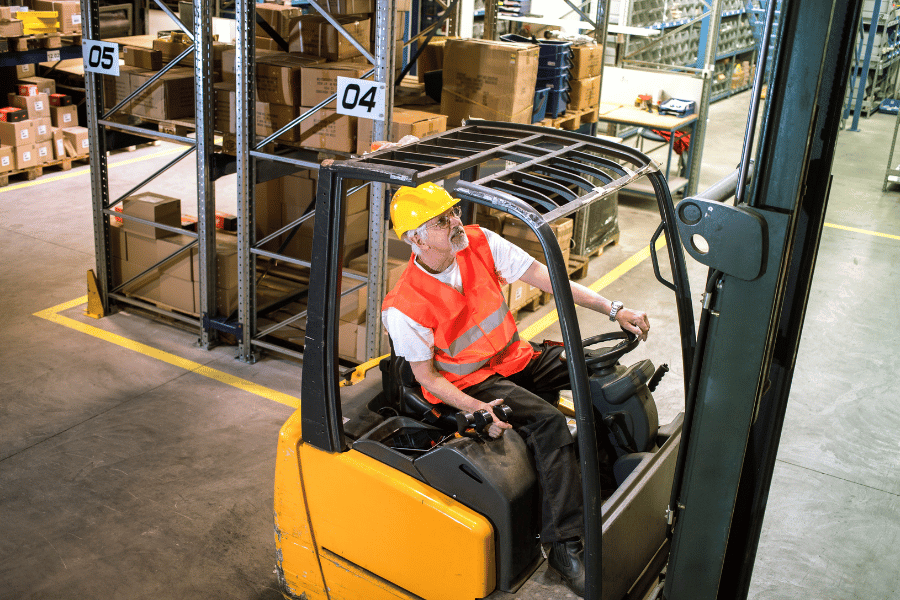

Aby operator wózka podnośnikowego mógł bezpiecznie wykonywać swoje obowiązki, musi znać nie tylko diagram udźwigu wózka widłowego, ale również podstawowe zasady BHP:

• zawsze sprawdzaj tabliczkę znamionową i diagram udźwigu wózka przed rozpoczęciem pracy,
• nie przekraczaj udźwigu nominalnego ani zredukowanego,
• uwzględniaj ciężkość ładunku,
• dbaj o stateczność wózka widłowego, nie przemieszczaj się z uniesionym ładunkiem,
• zgłaszaj każdą nieprawidłowość techniczną – obsługi wózków widłowych wymaga regularnych przeglądów,
• nie przekraczaj wartości określonej, jaką jest maksymalna wysokość podnoszenia.

Najczęstsze błędy przy ocenie udźwigu – jak ich unikać

Błędy przy ocenie udźwigu wózka widłowego mogą mieć poważne konsekwencje – od uszkodzeń sprzętu, przez zagrożenie dla zdrowia pracowników, aż po kosztowne przestoje w pracy. Jednym z najczęstszych błędów jest ignorowanie diagramu udźwigu i opieranie się wyłącznie na udźwigu nominalnym wózka widłowego, który obowiązuje tylko w ściśle określonych warunkach – przy standardowej wysokości podnoszenia i odległości środka ciężkości ładunku. Kolejnym często spotykanym problemem jest nieprawidłowa ocena środka ciężkości ładunku, szczególnie gdy ładunek nie jest równomiernie rozmieszczony lub jego środek ciężkości znajduje się poza połową długości składowanego produktu. Prowadzi to do utraty stateczności wózka widłowego i może zakończyć się przewróceniem maszyny. Dodatkowo, nieprawidłowe rozstawienie lub wysunięcie wideł wózka może skutkować przesunięciem środka ciężkości ładunku, co prowadzi do znacznego obniżenia rzeczywistego udźwigu i ryzyka utraty stateczności wózka widłowego. Operatorzy często popełniają również błąd, przyjmując niedoszacowaną masę ładunku, zamiast znać jego maksymalną wagę, co może skutkować przeciążeniem wózka. Dodatkowo, pomija się wpływ wysokości podnoszenia – ładunek, który może zostać uniesiony na 2 metry, niekoniecznie może być bezpiecznie podniesiony na 4 metry.

Aby uniknąć tych błędów, operator wózka widłowego powinien mieć zawsze dostęp do aktualnej tabeli udźwigu oraz przechodzić regularne szkolenia z zakresu prawidłowego odczytywania danych z diagramu udźwigu. Tylko wtedy możliwe jest bezpieczne i zgodne z wytycznymi producenta operowanie wózkiem widłowym w różnych warunkach pracy.

Diagram udźwigu – podsumowanie

Znajomość diagramu udźwigu wózka widłowego to podstawa bezpiecznej i efektywnej pracy w magazynie lub hali produkcyjnej. Aby bezpiecznie unieść i przetransportować ładunek, nie wystarczy znać udźwig nominalny – trzeba rozumieć, jak wpływają na niego wysokość podnoszenia, w jakiej odległości leży środek ciężkości i inne czynniki.

W celu zapewnienia bezpiecznej logistyki wewnętrznej, wszystkie operacje z użyciem wózków widłowych muszą być zgodne z instrukcjami producenta i aktualnym diagramem udźwigu.
